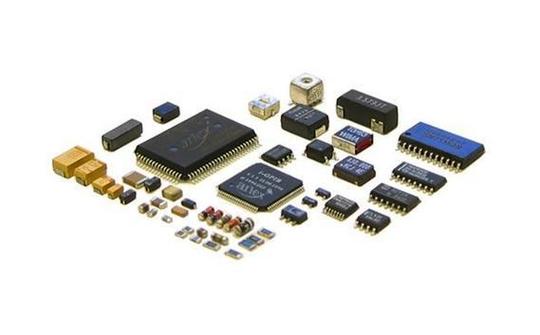

电子元器件图鉴 从电阻到集成电路的全面解析

电子元器件是电子电路的基本构建单元，它们形态各异、功能不同，共同支撑起从简单手电筒到复杂超级计算机的所有电子设备。本图鉴将带您系统认识常见的电子元器件，了解它们的符号、外观、特性与用途。

一、被动元器件

被动元器件不产生能量，也不需要外部电源即可工作，它们负责消耗、存储或释放能量。

1. 电阻器（Resistor）

• 符号：锯齿线或矩形框
• 单位：欧姆（Ω）、千欧（kΩ）、兆欧（MΩ）
• 作用：限流、分压、偏置、负载
• 常见类型：碳膜电阻、金属膜电阻、贴片电阻、电位器（可变电阻）
• 识别：色环电阻通过色环表示阻值和误差；贴片电阻表面印有数字代码（如103表示10kΩ）

2. 电容器（Capacitor）

• 符号：两条平行短线（无极性）或一条直线一条弧线（有极性）
• 单位：法拉（F）、微法（μF）、纳法（nF）、皮法（pF）
• 作用：滤波、耦合、去耦、储能、调谐
• 常见类型：陶瓷电容、电解电容（铝电解、钽电解）、薄膜电容、超级电容
• 识别：电解电容外壳标有容量和耐压，长脚为正极；贴片电容通常无标记

3. 电感器（Inductor）

• 符号：螺旋线或弧形线
• 单位：亨利（H）、毫亨（mH）、微亨（μH）
• 作用：滤波、储能、扼流、变压、谐振
• 常见类型：空心电感、磁芯电感、贴片电感、色环电感
• 识别：色环电感类似色环电阻，但通常较粗；贴片电感表面有数字代码

4. 变压器（Transformer）

• 符号：两个相邻的螺旋线，中间有直线或虚线
• 作用：电压变换、电流变换、阻抗匹配、隔离
• 常见类型：电源变压器、音频变压器、高频变压器、脉冲变压器

二、主动元器件

主动元器件需要外部电源才能工作，能够控制电流的流动，具备放大或开关功能。

1. 二极管（Diode）

• 符号：三角形加一条竖线
• 作用：单向导电、整流、检波、稳压、发光
• 常见类型：
• 整流二极管（如1N4007）

• 开关二极管（如1N4148）

• 稳压二极管（齐纳二极管）

• 发光二极管（LED）

• 光电二极管

• 肖特基二极管

• 识别：有黑色或玻璃封装，一端有色环表示阴极

2. 三极管（Transistor）

• 符号：箭头的三端器件（NPN箭头向外，PNP箭头向内）
• 作用：放大、开关、振荡
• 常见类型：
• 双极型三极管（BJT）：NPN、PNP

• 场效应管（FET）：JFET、MOSFET（N沟道、P沟道）

• 识别：封装上印有型号，如S8050、2N3904、IRF540等

3. 晶闸管（Thyristor）

• 符号：类似二极管但带控制极
• 作用：可控整流、开关、调压
• 常见类型：单向晶闸管（SCR）、双向晶闸管（Triac）

三、集成电路（Integrated Circuit, IC）

集成电路将大量元器件集成在单一芯片上，是现代电子技术的核心。

1. 模拟集成电路

• 运算放大器：如LM358、NE5532，用于信号放大、滤波、比较
• 稳压器：如7805、LM317，提供稳定电压
• 定时器：如NE555，用于定时、振荡

2. 数字集成电路

• 逻辑门：如74HC00（与非门）、74HC08（与门）
• 计数器/移位寄存器：如74HC595
• 微控制器：如ATmega328P、STM32系列
• 存储器：RAM、ROM、Flash

3. 混合信号集成电路

• 模数转换器（ADC）、数模转换器（DAC）
• 锁相环（PLL）

识别：IC表面印有型号、厂家标志、生产批次。引脚数从3到数百不等，需注意方向标记（缺口或圆点）。

四、其他常用元器件

1. 开关与继电器

• 开关：手动控制电路通断，如按键、拨动开关、船型开关
• 继电器：电控开关，用于小电流控制大电流，如电磁继电器、固态继电器

2. 连接器与接口

• 排针、排母、杜邦线
• USB接口、HDMI接口、音频接口
• 接线端子、PCB端子

3. 传感器

• 温度传感器：热敏电阻、DS18B20
• 光传感器：光敏电阻、光电二极管
• 运动传感器：加速度计、陀螺仪
• 距离传感器：超声波、红外

4. 晶振与谐振器

• 作用：提供精确时钟频率
• 常见类型：石英晶振、陶瓷谐振器

5. 保险丝与保护器件

• 保险丝：过流保护
• TVS二极管：瞬态电压抑制
• 压敏电阻：过压保护

五、识别与检测入门

1. 外观识别：封装形状、引脚数、标记
2. 万用表检测：电阻档测通断，二极管档测PN结，电容档测容量
3. datasheet查阅：通过型号搜索规格书，获取引脚图和参数
4. 电路图对照：结合符号与实物，理解电路连接

##

电子元器件种类繁多，掌握它们的特性和识别方法是电子设计和维修的基础。建议初学者从电阻、电容、二极管、三极管入手，逐步扩展到集成电路和传感器。实践出真知，多动手搭建电路，才能真正理解这些元器件的奇妙之处。
